F-6950

F-6950 UHF R2000 RFID reader

Product technical parameter

Model number F-6950, RS232 / RS485 / RJ45 F-6950W, RS232 / RS485 / RJ45 / WIFI F-6950P, RS232 / RS485 / RJ45 / POE
Engine Design based on Impinj R2000 chip
Frequency 865~868 MHz (EU standard), 902~928 MHz (US standard)
Protocol ISO18000-6B/6C(EPC GEN2)
Work mode Answer Mode, Real-time-Inventory, Trigger Mode, Auto Running
Reading range 1~15m / 50ft (depends on antenna gain and tag)
Tag buffer size 800pcs (Max. 496bits EPC length)
Inventory Support EPC and TID inventory
Antenna ports 4 TNC antenna ports
Interface RS232 / RS485 / TCP / IP / USB / POE / WiFi (optional) NO Relay/ Dry ct.
Support RSSI
RF power 30dbm (adjustable)
Power supply 9V
Current Dissipation 800~1500mA
Reader size 310*210*41mm
Net weight 2.55kg
Package size 360*270*150mm
Pakage goss weight 3.5kg
Operating Temp -10~+60°C
Storage Temp -20~+75°C

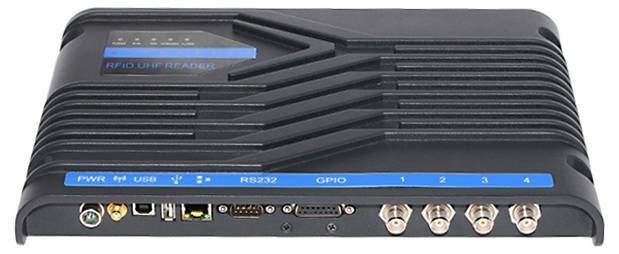

Detailed image

Spare parts: 1pc reader, 1pc RS232 cable, 1pc USB cable, 1pc power adapter, 1pc plug

Plug

RS232 cable

Power adapter

USB cable

Reader dimension:

Reader Size: 300*300*120mm Reader Weight: 2.85kg

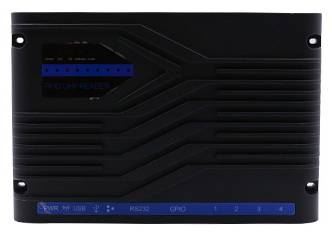

Front side

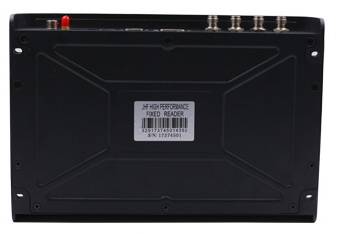

Back side

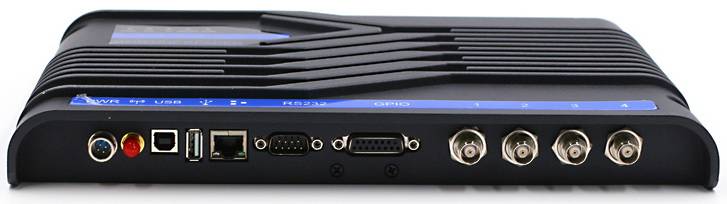

Interface:

1. Power J1

No Symbol Comment
2 PWR +9VDC
4 GND Ground
1, 3 NC Reserved

2. WiFi Antenna J2 (SMA Female) 3. USB J3 (Slave) 4. USB J4 (Reserved) 5. TCPIP RJ45 Socket J5 6. UART J6 (RS232 DB9 Female)

No. Symbol Comment
1 NC Reserved
2 TXD Data output in RS232
3 RXD Data input in RS232
4 NC Reserved
5 GND Ground
6 NC Reserved
7 NC Reserved
8 NC Reserved
9 NC Reserved

7. GPIO (DB15 Female)

No. Symbol Comment
1 Output1 General Output1 (internally used as the buzzer driver with low level effective)
2 Output2 General Output2
3 NC Reserved
4 NC Reserved
5 NC Reserved
6 NC Reserved
7 NC Reserved
8 NC Reserved
9 Input General input with internal pull-up to 5V through a 10k resistor
10 NC Reserved
11 NC Reserved
12 NC Reserved
13 NC Reserved
14 NC Reserved
15 NC Reserved

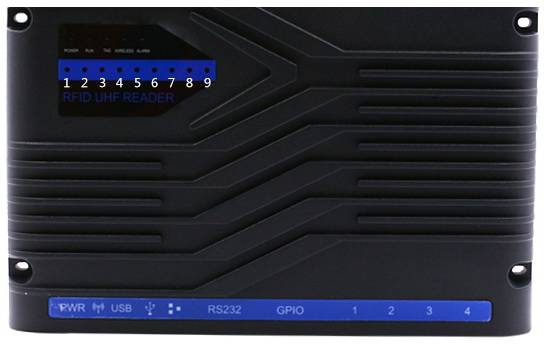

9. LED indicator

Symbol Comment
POWER Power of indicator
RUN Command-executing indicator
TAG Tag-detected indicator
WIRELESS WiFi active indicator
ALARM Alarm indicator
1~9 RSSI indicator

Package:

Package size: 360*270*150mm Package weight: 3.5kg
